Режим MM_TEXT
Режим отображения MM_TEXT устанавливается в контексте отображения по умолчанию. Для этого режима формулы преобразования координат упрощаются:
xViewport = (xWindow - xWinOrg) + xViewOrg yViewport = (yWindow - yWinOrg) + yViewOrg

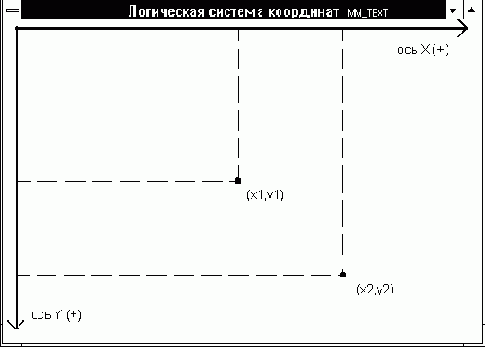

Соответствующая система координат представлена на рис. 2.3 (начало системы координат расположено точно в левом верхнем углу внутренней области окна, рисунок иллюстрирует только направление координатных осей).
Рис. 2.3. Система координат в режиме отображения MM_TEXT
Так как в формуле преобразования не присутствуют переменные xViewExt, yViewExt, xWinExt и yWinExt, в данном режиме преобразования невозможно изменить масштаб осей координат. Поэтому логическая единица длины в режиме отображения MM_TEXT равна физической, т. е. одному пикселу.
Тем не менее, приложение может изменить смещение физической или логической системы координат, изменив, соответственно, значение пар переменных (xViewOrg, yViewOrg) и (xWinOrg,yWinOrg). Для установки смещения можно использовать функции SetViewportOrg и SetWindowOrg.
Функция SetViewportOrg устанавливает смещение физической системы координат:
DWORD WINAPI SetViewportOrg( HDC hdc, // контекст отображения int nXOrigin, // новое значение для xViewOrg int nYOrigin); // новое значение для yViewOrg
Для контекста отображения hdc эта функция устанавливает новое расположение начала физической системы координат. Младшее и старшее слово возвращаемого значения содержат, соответственно, предыдущие x- и y-координаты начала физической системы координат.
С помощью функции SetWindowOrg вы можете установить начало логической системы координат:
DWORD WINAPI SetWindowOrg( HDC hdc, // контекст отображения int nXOrigin, // новое значение для xWinOrg int nYOrigin); // новое значение для yWinOrg
По своему смыслу параметры nXOrigin и nYOrigin являются логическими x- и y-координатами верхнего угла окна, используемого для отображения (так как в формуле они используются со знаком минус).
Как правило, приложения изменяют либо начало физических координат, вызывая функцию SetViewportOrg, либо начало логических координат, вызывая функцию SetWindowOrg, хотя, в принципе, вы можете изменить и то, и другое (если не боитесь запутаться в координатных "сетях").
В программном интерфейсе Windows версии 3.1 есть новые варианты описанных выше двух функций, которые называются SetViewportOrgEx и SetWindowOrgEx . Они отличаются более удобным способом передачи старых координат начала соответствующей системы координат:
BOOL WINAPI SetViewportOrgEx( HDC hdc, // контекст отображения int nXOrigin, // новое значение для xWinOrg int nYOrigin, // новое значение для yWinOrg POINT FAR* lppt); // указатель на структуру POINT
BOOL WINAPI SetWindowOrgEx( HDC hdc, // контекст отображения int nXOrigin, // новое значение для xWinOrg int nYOrigin, // новое значение для yWinOrg POINT FAR* lppt); // указатель на структуру POINT
В структуру, адрес которой передается через параметр lppt, записываются старые координаты начала системы координат. Обе функции возвращают TRUE в случае успеха и FALSE при возникновении ошибки.
В любой момент времени вы можете определить расположение начала физических или логических координат, если воспользуетесь функциями GetViewportOrg и GetWindowOrg (или их более новыми аналогами - GetViewportOrgEx и GetWindowOrgEx).
Функция GetViewportOrg возвращает x- и y-координаты начала физической системы координат для контекста отображения hdc:
DWORD WINAPI GetViewportOrg(HDC hdc);
Младшее и старшее слово возвращаемого значения содержат, соответственно, предыдущие x- и y-координаты начала физической системы координат.
Функция GetWindowOrg возвращает x- и y-координаты начала логической системы координат:
DWORD WINAPI GetWindowOrg(HDC hdc);
Новые функции, появившиеся в Windows версии 3.1, с именами GetViewportOrgEx и GetWindowExtEx записывают координаты начала координат в структуру, адрес которой передается через параметры lppt и lpSize:
BOOL WINAPI GetViewportOrgEx(HDC hdc, POINT FAR* lppt); BOOL WINAPI GetWindowExtEx(HDC hdc, SIZE FAR* lpSize);
Структура SIZE определена для Windows версии 3.1 и описана в файле windows.h следующим образом:
typedef struct tagSIZE { int cx; int cy; } SIZE;
Определены также разнообразные указатели на структуру SIZE:
typedef SIZE* PSIZE; typedef SIZE NEAR* NPSIZE; typedef SIZE FAR* LPSIZE;
